长城钻探：伸缩式井口泥浆伞装置（图）

  [中国石油新闻中心2017-08-25]

  【项目负责人】长城钻探钻井三公司、助理工程师赵世行。
  【项目背景】1.由于每口井底法兰高度不同，溢流管不能重复使用。
  2.平台井施工时，每拖井架一次，由于循环罐位置不变，井口与振动筛之间角度会发生变化，导流管出液口方向只能依靠调整法兰连接螺丝孔位来调节，而每个螺丝孔位角度固定为30度，不能达到最佳角度。
  3.泥浆伞承接泥浆的功能差；泥浆导流会造成二次污染；连接部位漏泥浆；拆装泥浆伞的过程烦琐。
  4.每口井需要重新割焊导流管，工人劳动强度大，存在触电、着火、坠落等风险。
  5.每口井需要割焊表层套管制作溢流管，增加成本。

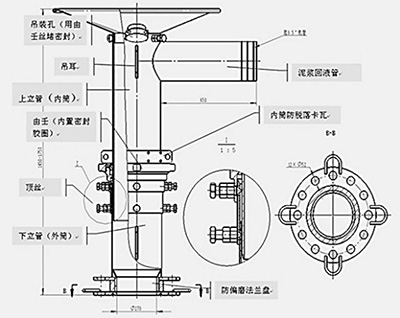

  【项目内容】研制伸缩溢流管装置，与防喷器配套，针对不同钻台高度，实现高度可调、泥浆出口角度可调。将泥浆伞与伸缩导管安装在一起，具有密封功能。
  【应用效果与推广前景】1.伸缩式井口泥浆伞装置可以上下伸缩距离为0.5至0.7米，解决因井底法兰高度不同，溢流管不能重复使用的问题。
  2.装置中间部位采用旋转密封装置，解决了平台井施工时，导流管出液口全方位旋转的问题。
  3.装置的泥浆伞在溢流管顶端，与溢流管形成一体，与转盘下平面接触，承接的泥浆直接从导管流出，解决了环境污染问题。
  4.装置由原来的焊接方式转化为分体安装方式，减轻了工人劳动强度，规避了触电、着火、坠落等风险。
  5.可以重复使用，降低生产成本。
